Les enceintes CDL12 ont impressionné les oreilles du monde entier lorsque nous les avons présentées, en grande partie grâce à leur conception unique, en instance de brevet, qui permet de couvrir les salles avec une reproduction cohérente et bien articulée des voix et de la musique sans sacrifier la constance du niveau de pression acoustique. Ce même fonctionnement à directivité constante est maintenant disponible dans la nouvelle CDL10P, un modèle plus léger idéal pour les groupes en tournée et les DJ mobiles qui veulent la même modularité et les mêmes performances sonores dans un système portable. Comme la CDL12P la CDL10P est le résultat d'années de recherche et de développement, combinant les meilleurs attributs des technologies de source ponctuelle et de line array dans une conception unique en instance de brevet. Vous bénéficiez d'une intelligibilité vocale claire et bien articulée, ainsi que d'une reproduction musicale naturelle grâce à une diffusion très focalisée avec un SPL constant sur toute la plage de réponse en fréquence, à la fois dans l'axe et hors axe. La conception hybride source ponctuelle/line array de la CDL10P produit un son bien focalisé avec une pression acoustique constante dans l'axe et hors axe, ce qui en fait un excellent choix pour les applications mobiles et fixes. L'accrochage des CDL10P est simplifié par des fixations à goupilles intégrées. Deux angles de montage sur mât sont possibles, permettant l'utilisation d'une ou de deux enceintes sur mât. L’amplificateur de puissance 500 W x 500 W de classe D intégré à la CDL10P offre des préréglages de DSP pour faciliter et simplifier la configuration des line arrays.
Overview
Caractéristiques
- L'array à courbe constante et directivité continue constitué de six haut-parleurs à cône de 2 pouces disperse le son horizontalement sur 120°
- La directivité verticale de 15° peut être étendue à 30° et jusqu'à 90° avec des CDL10P supplémentaires en array
- Transducteur BF longue portée de 10 pouces avec bobine mobile de 2,5 pouces
- La fréquence basse du crossover (420 Hz) minimise le filtrage en peigne et améliore l'intelligibilité du line array
- Puissance de 500 x 500 watts de classe D pour des SPL élevés et une réponse transitoire rapide comme l'éclair
- DSP intégré : filtre passe-haut 90 Hz, mode Array (1-6 enceintes), mode Sub (Off, CDL18s, ULT18 ou AIR18s)

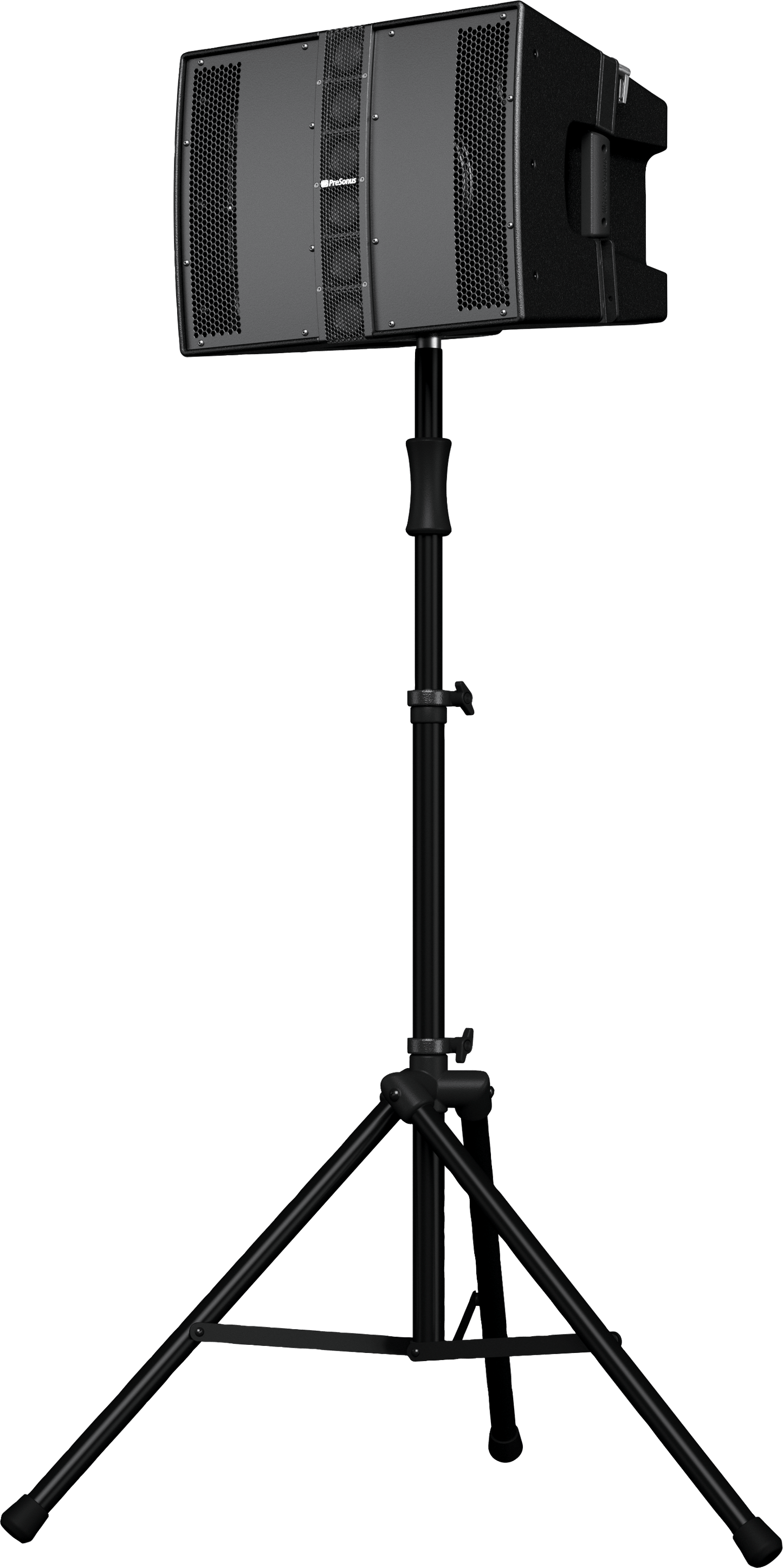

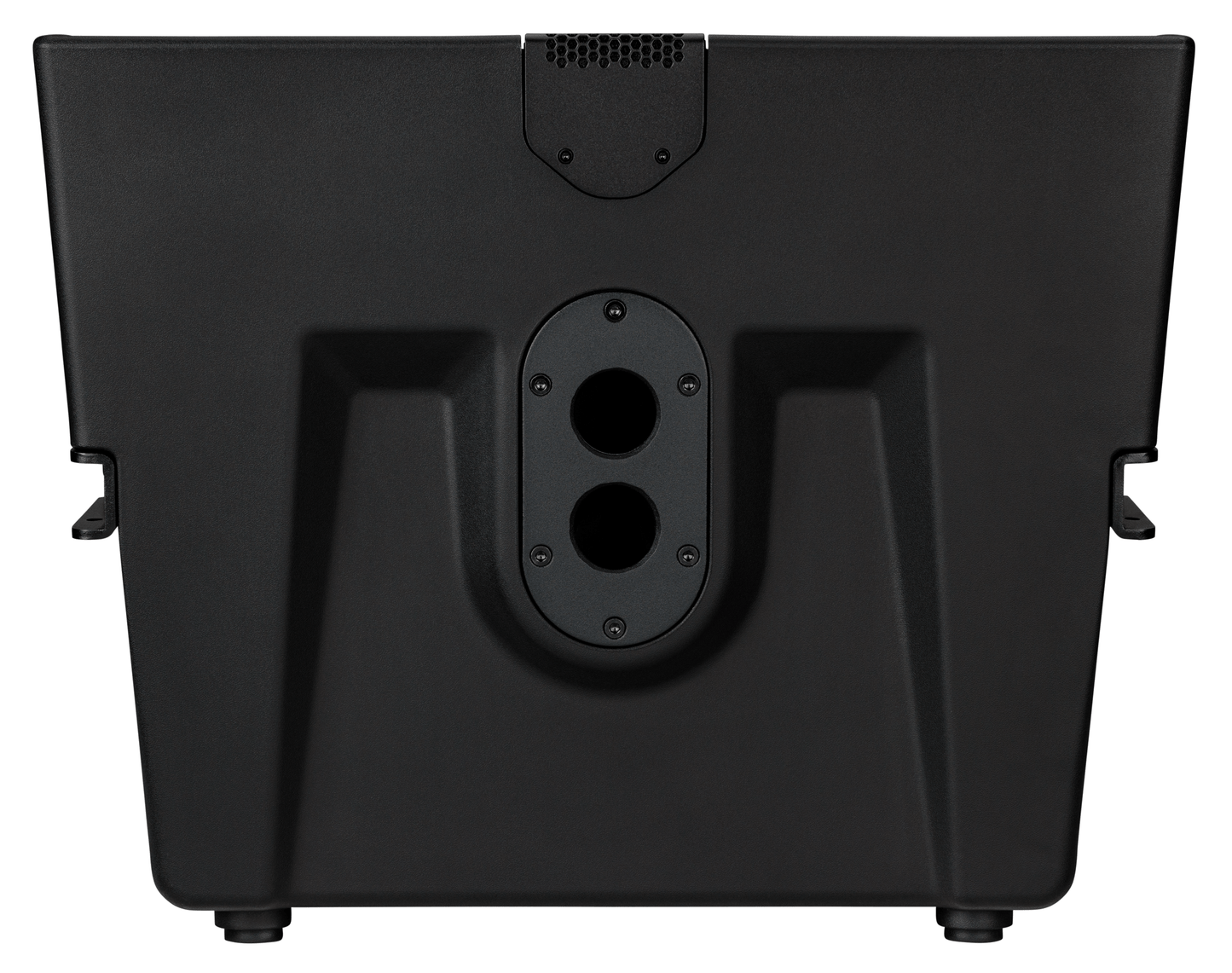

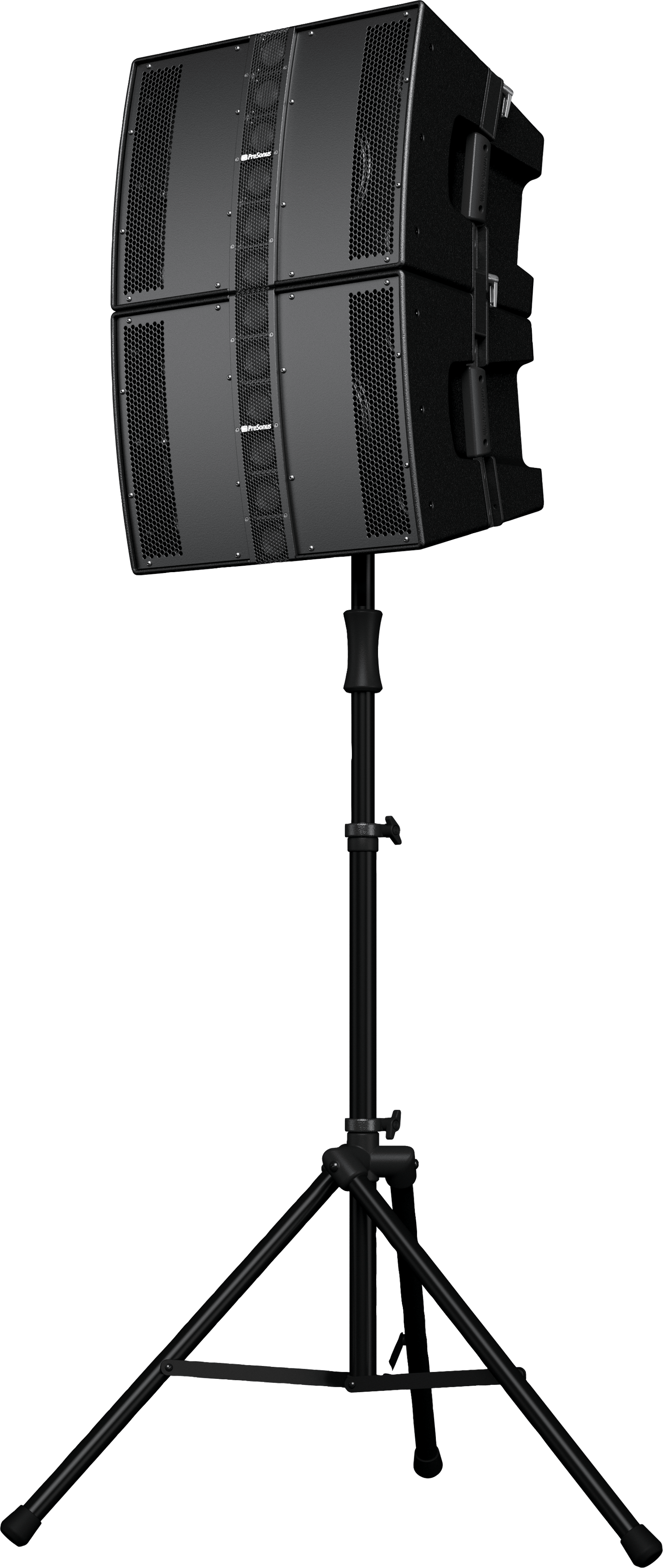

- Embase pour mât de 35 mm avec inclinaison de 7,5° vers le bas pour utiliser jusqu'à deux CDL10P sur un trépied ou au-dessus d'un caisson de graves PreSonus® CDL Sub18, CDL18s ou ULT18

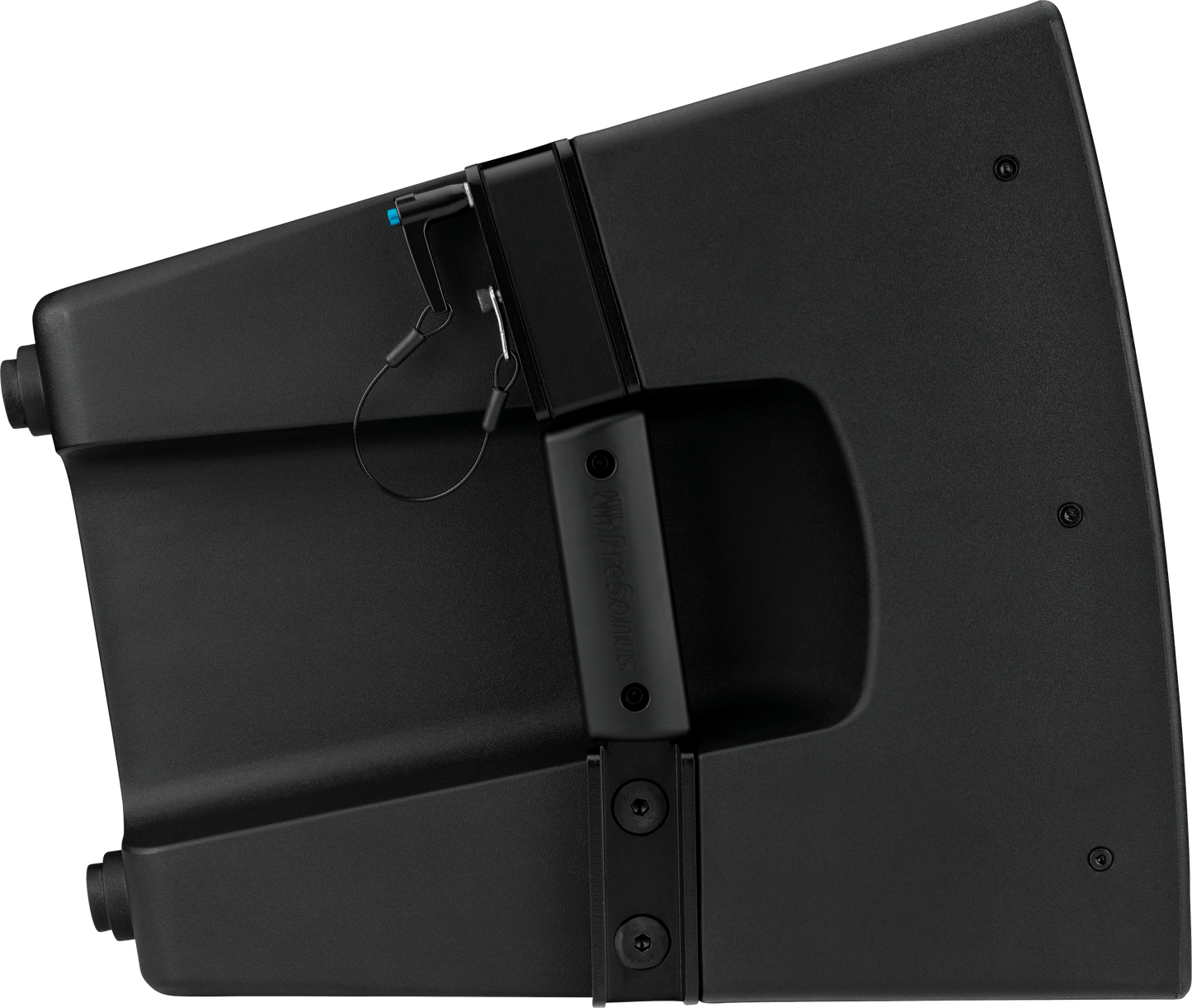

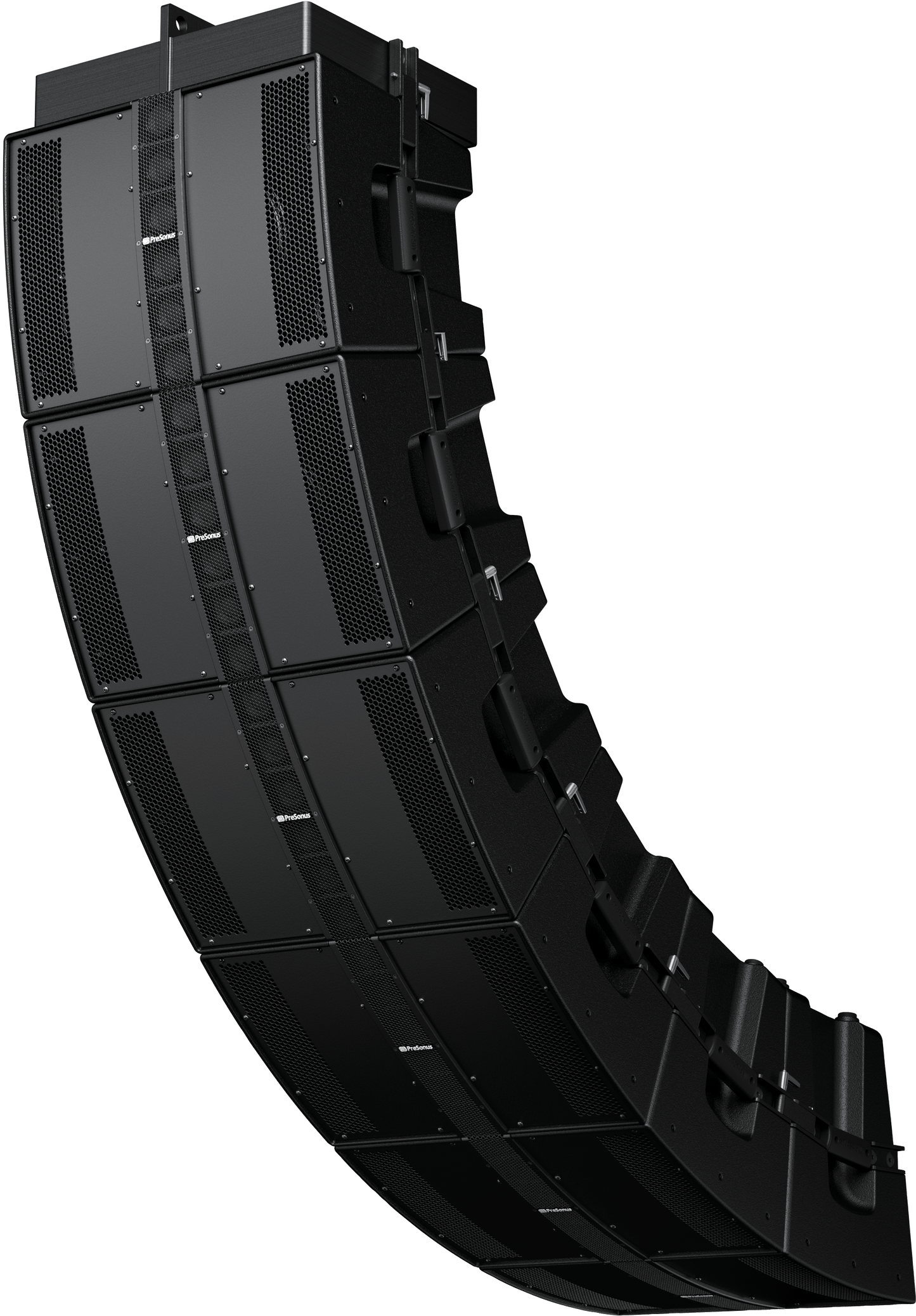

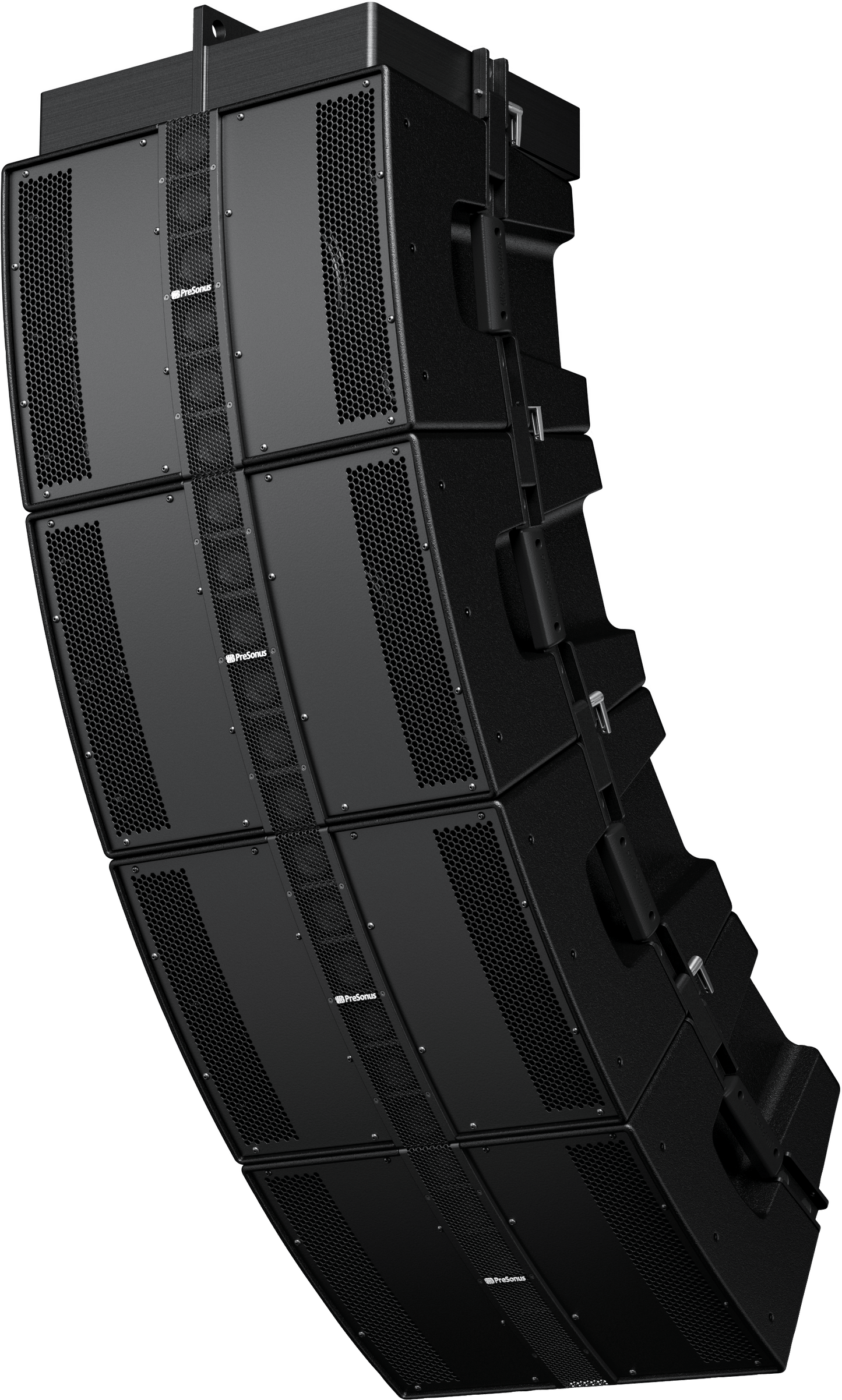

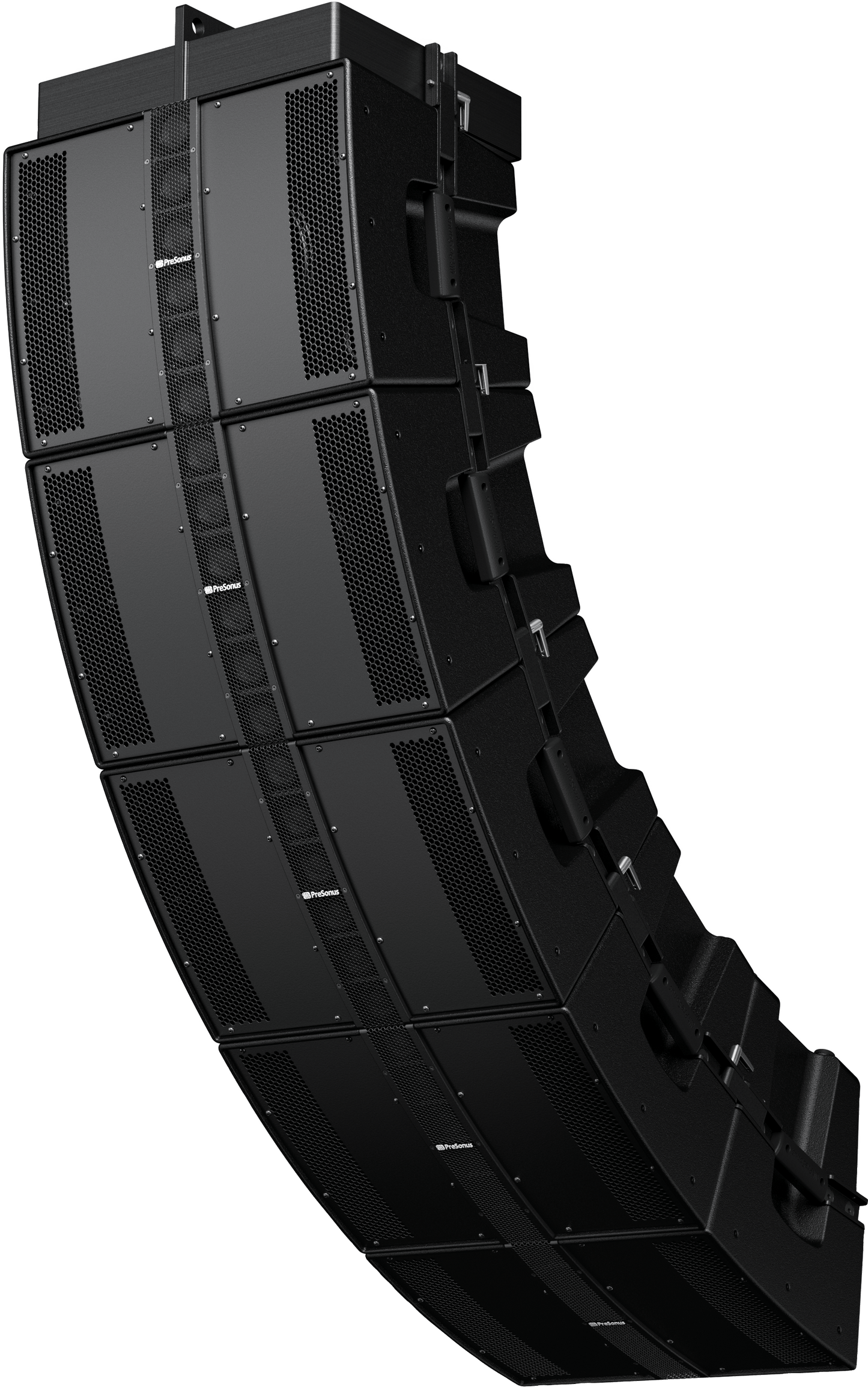

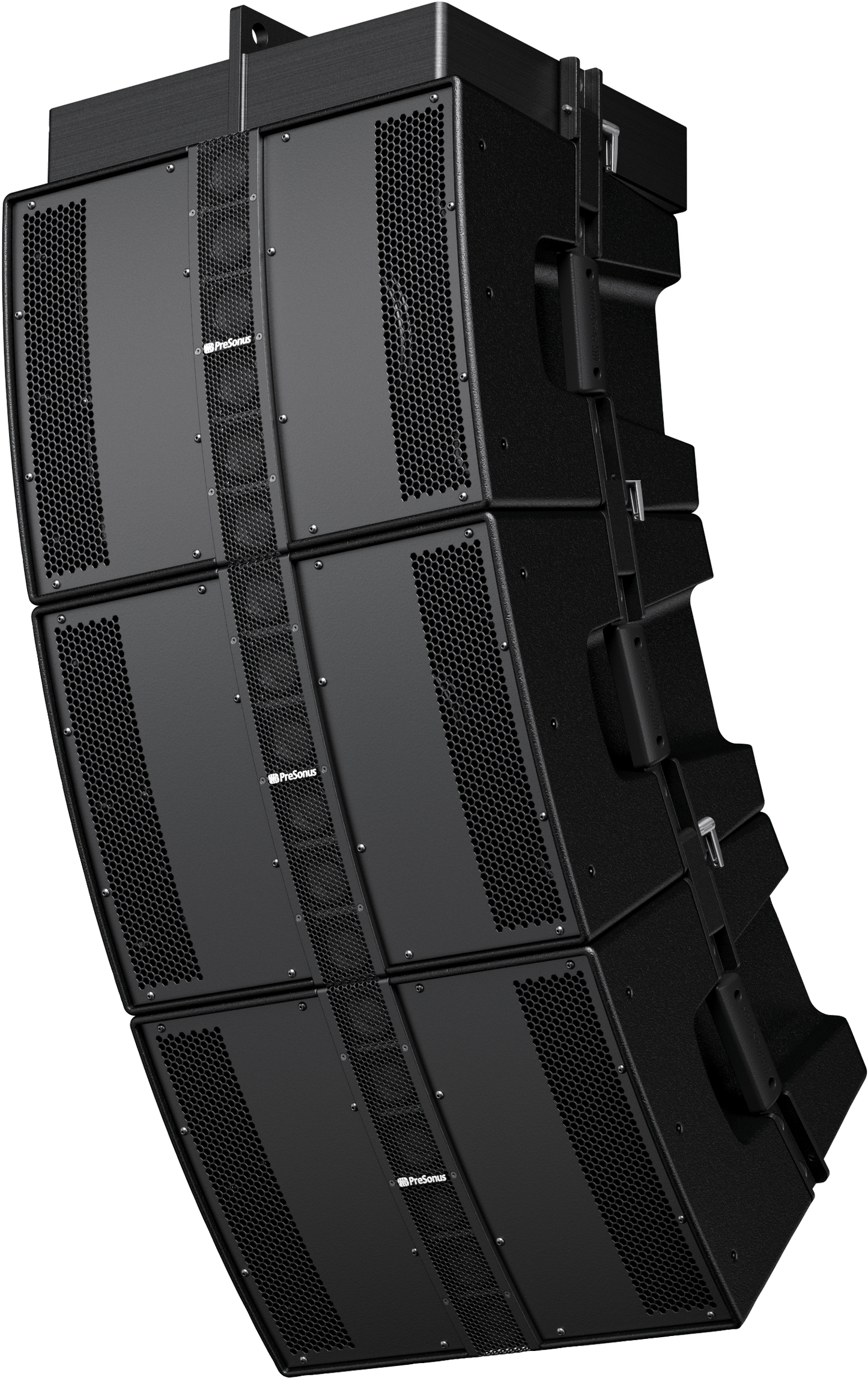

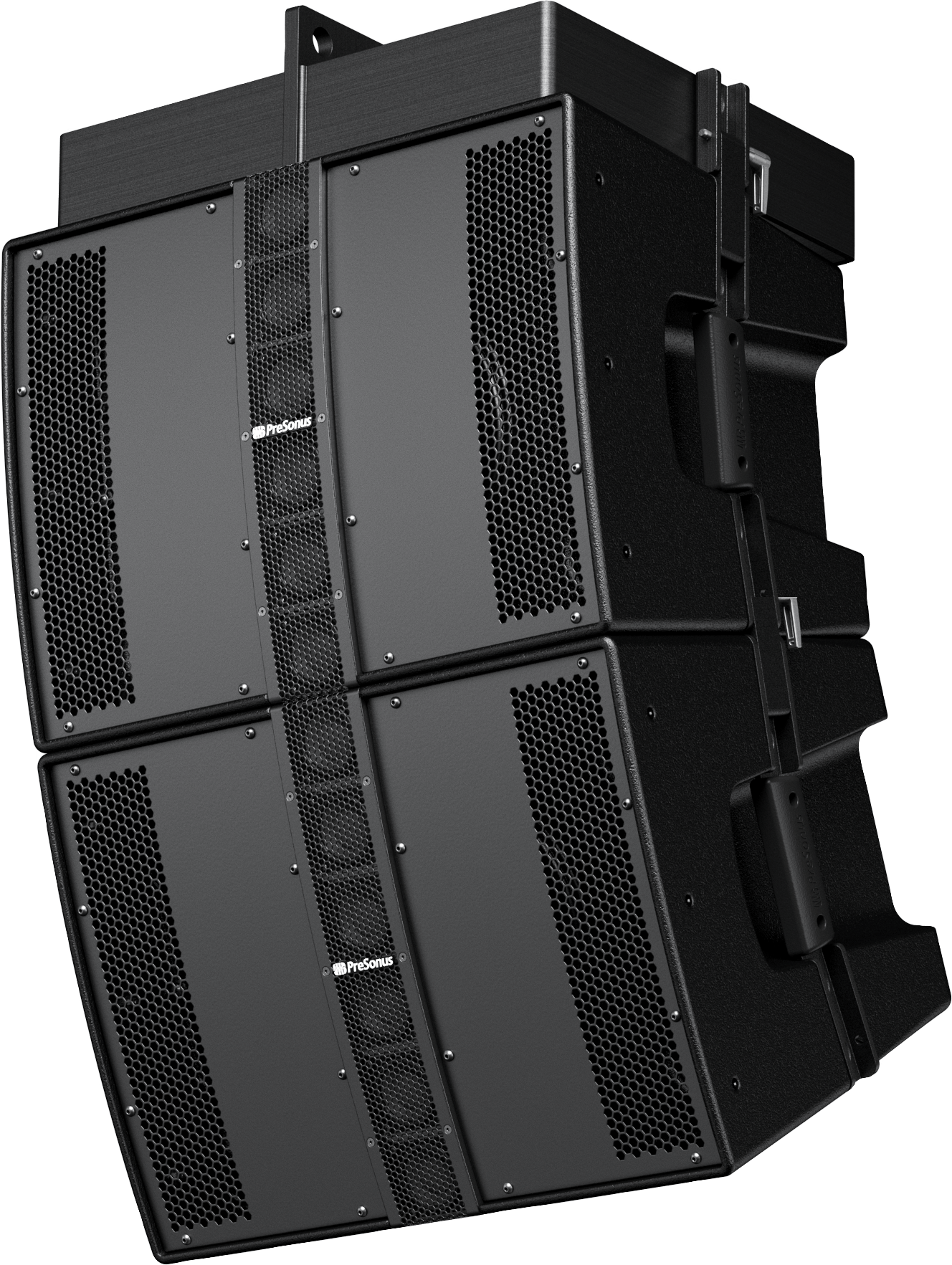

- Système d'accrochage intégré pour créer un array de jusqu'à six CDL10P

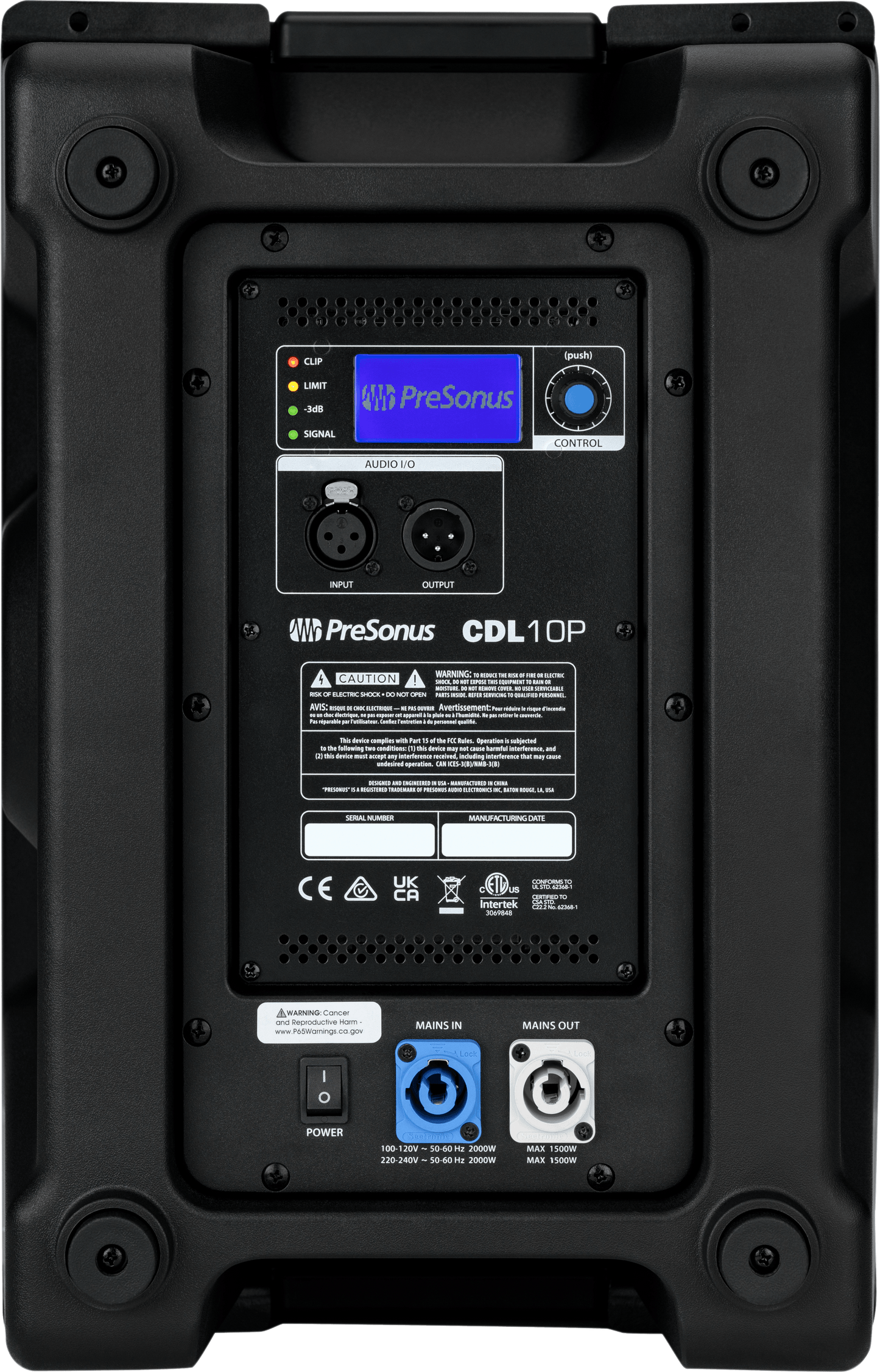

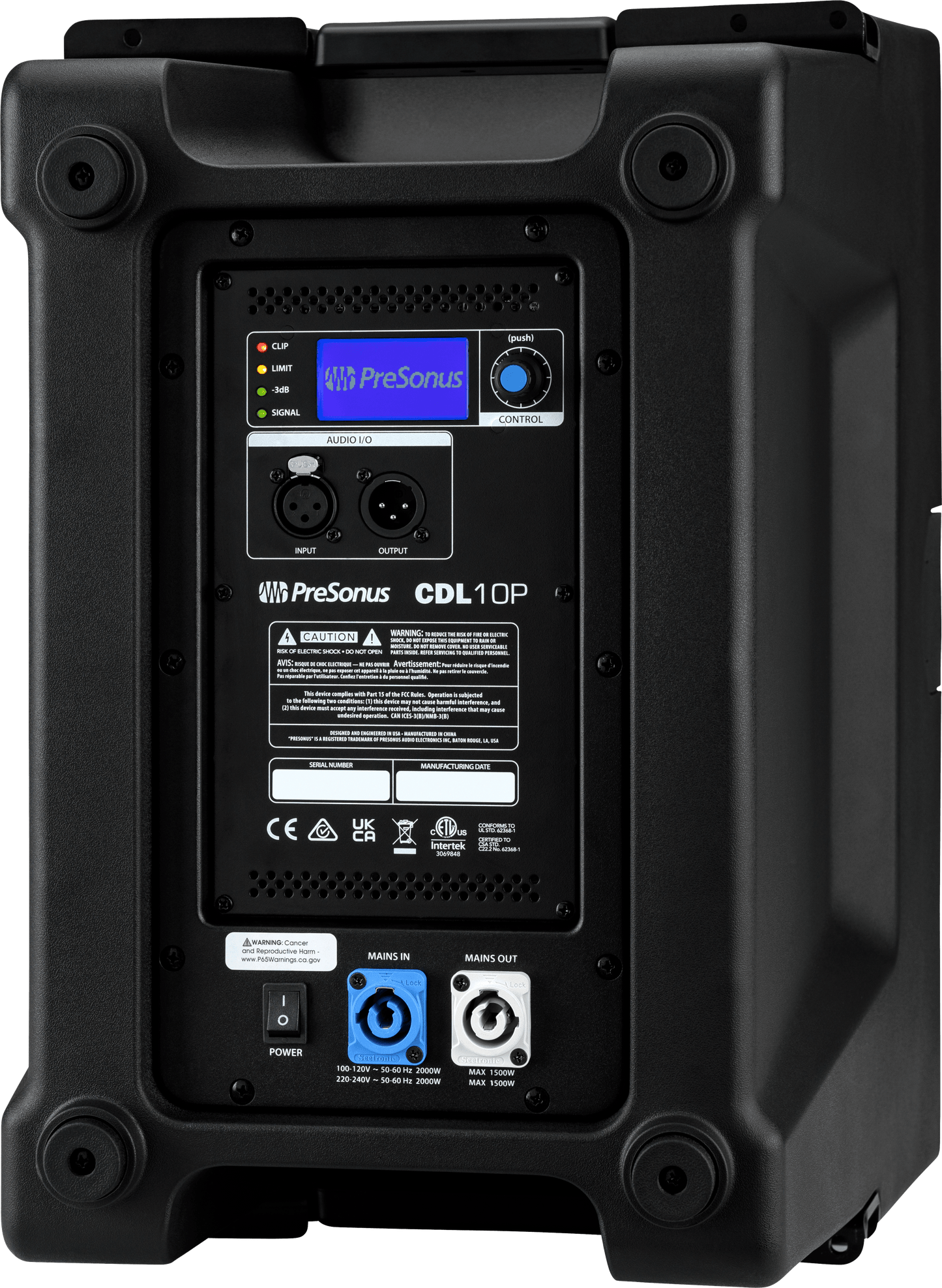

- Voyants de signal, −3 dB, protection par limiteur, et écrêtage
- Enceinte légère en plastique robuste et grille en acier de 1,2 mm prévue pour résister aux tournées – idéale pour les groupes en tournée et les DJ mobiles
Téléchargement
Vous ne trouvez pas ce que vous cherchez ?
Connectez-vous à votre compte my.presonus.com.
Documentation
Vous ne trouvez pas ce que vous cherchez ?
Connectez-vous à votre compte my.presonus.com.
En vedette
The CDL10P’s Constant Directivity Design

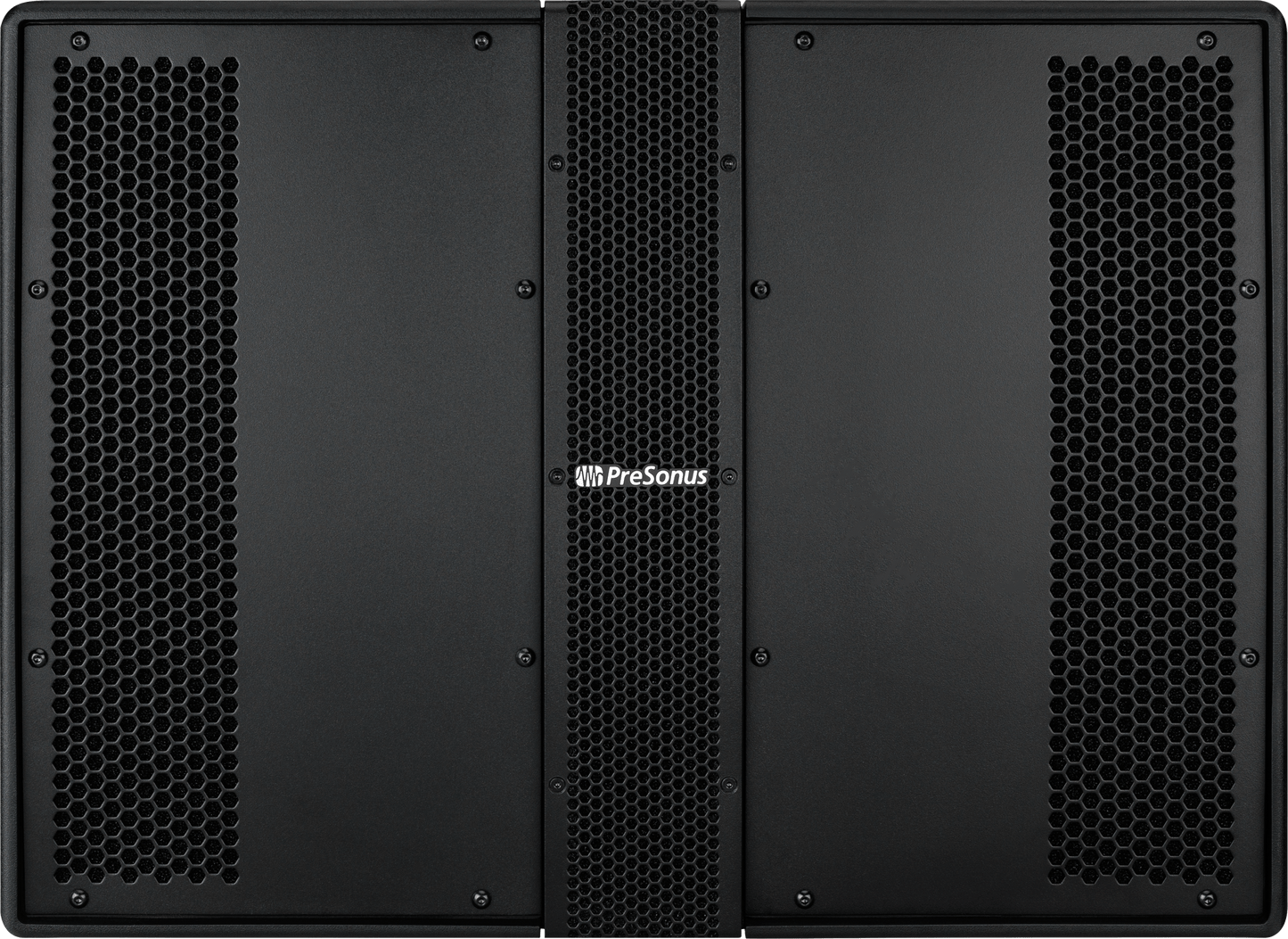

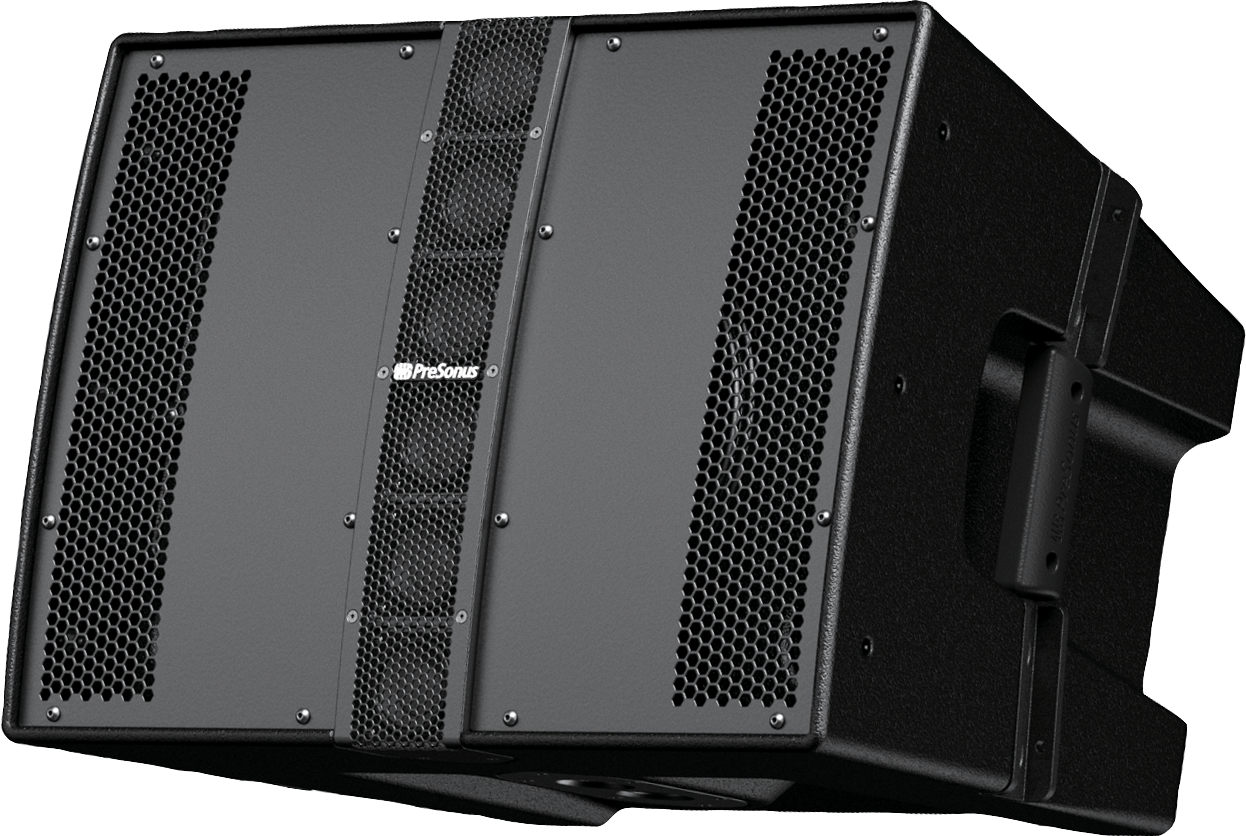

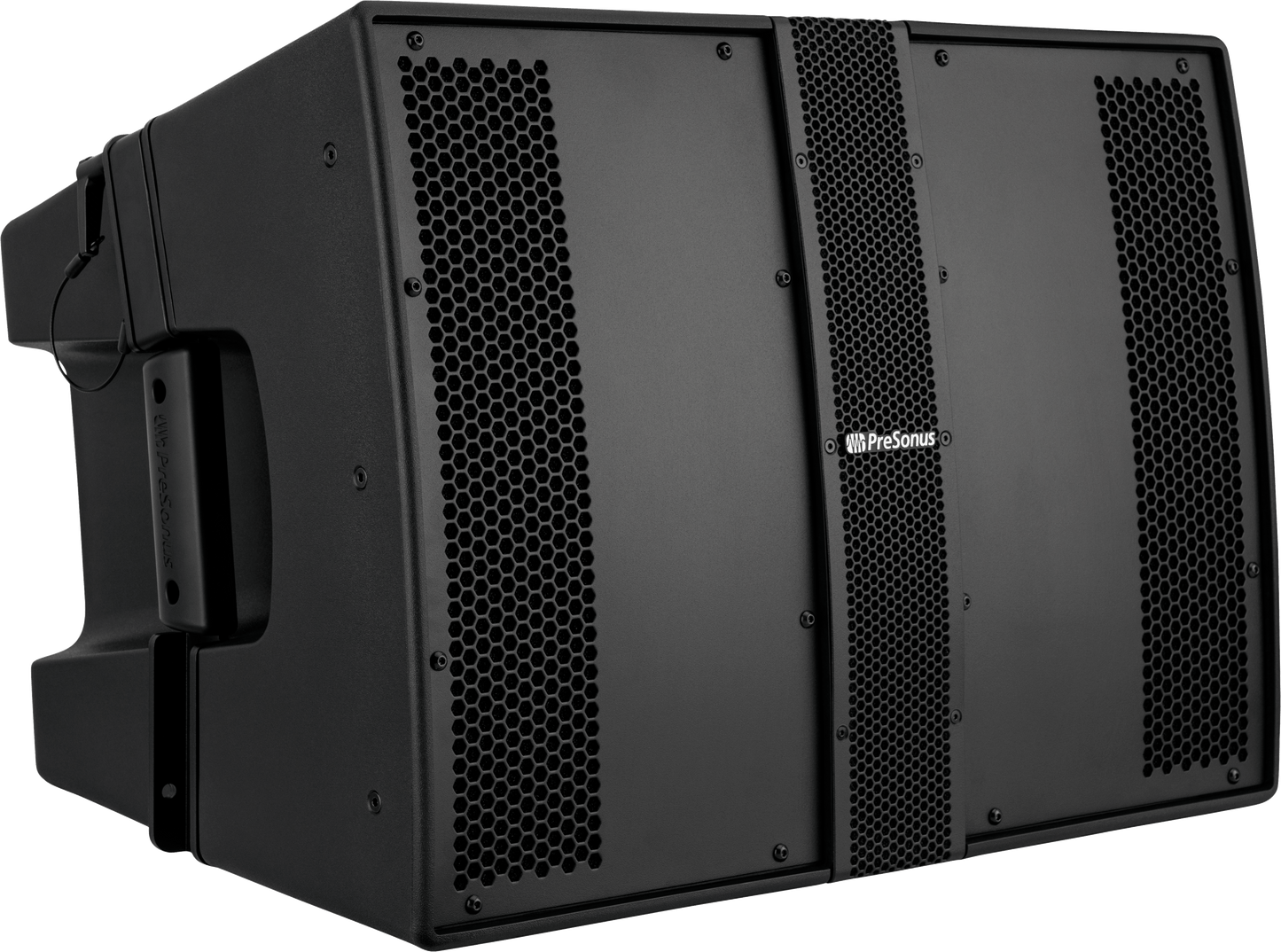

Each CDL10P consists of 6 2-inch drivers aligned in a segmented, circular-arc, HF array centered in front of a 10-inch woofer. The output of the LF driver travels from the same acoustic axis as the HF array so the pattern always radiates from the center. This avoids near-field anomalies and makes the CDL10P ideal for a broad range of venue sizes.
More About the CDL10P’s HF Driver Array
The 2-inch cones’ fast transient response is matched for high- and mid-range reproduction. This is enhanced by setting the internal crossover to 420 Hz, so the CDL10P reproduces audio seamlessly, with no gaps at the heart of the musical range. This also minimizes comb filtering between 10-inch bass drivers in an array for a smooth low-mid response.
CDL10P Power Amplification
Each 2-inch speaker in the high-frequency driver array has a 1-inch voice coil, and the entire array is driven by a 500W Class D amplifier. Because the power is shared across six voice coils, power compression is reduced, resulting in an efficient design and a flatter phase response for less fatiguing listening and a refined, balanced sound.
CDL-series Rigging Accessories
CDL loudspeakers and rigging hardware are rated for a 10:1 load. The CDL10P Rigging Grid is required for flown installations. The CDL Rigging Extension Bar provides tilt control. The CDL10P Rigging Sling is required with 4 or more CDL loudspeakers in a vertical array and when using the CDL Rigging Extension Bar with a tilt of 12˚ or greater.
PreSonus® Six-Year Warranty
When you choose CDL-series loudspeakers and subwoofers, you choose confidence. Rest assured that your PreSonus® speakers are in it for the long haul. We take our build quality seriously, and if anything goes wrong with them in your first six years of ownership (assuming you don’t abuse them), the repair or replacement is on us.
Spécifications
Électronique
Auxiliary Input
N/A
Channels
One
Inputs
One - 1 XLR
Line Out
One - Direct Line Out (XLR)
Power Consumption
4.2A
VoltageRequirements
100-240 VAC, 50-60 Hz
Général
Amplifier Type
Class-D
Color
Black
Product Name
CDL10P Constant Directivity Sound Reinforcement Loudspeaker, Black, EU
Series
CDL
Accastillage
Audio Controls
Preset Select for number of arrayed boxes HPF On/Off PreSonus Subwoofer Configuration
Cabinet Material
Molded Plastic
Cooling
Free Air Convection
Grille Material
Powder-Coated Steel
HF Powere
1000W Peak, 500W Program (250W RMS)
Handle
2 Side
LF Power
1000W Peak, 500W Program (250W RMS)
LF Transducers
10” (2” Voice Coil)
Pole Socket
Dual Position (0˚, 7.5˚)
Measurements
Product Depth
16" (40.6 cm)
Product Height
14.3" (36.3 cm)
Product Width
19.6” (49.78 cm)
Divers
Commodity Code
8518220090
Power Cable
powerCON™ In and Out
Protections
Amplifier: Over-Current, DC, Over/Under-Voltage, Over-Temperature, High Frequency,
Transducer: Limiter
Suspension
Integrated Rigging (10:1 Load)
Performance
Peak SPL
130 dB
Total Power Output
2000W Peak, 1000W Program (500W RMS)
Haut-parleurs
Coverage Pattern
120 degree (H) x 15 degree (V)
Crossover Frequency
420 Hz
Speaker Type
Powered 2-Way, Full-Range
Total Impedance
NA
